配電線路絕緣隱患在線監測系統

KZ300

1、產品功能

KZ300配電線路絕緣隱患在線監測系統，實時檢測絕緣子老化、內裂、破損、污閃等因素造成絕緣隱患，生成短消息報告，報告包括變電站號、線路號、桿號、放電電流、絕緣阻抗、經緯度、年月日時分秒。方便快速排查故障隱患。

該系統需要在每級桿塔距離地面5米處安裝實時監測傳感器，傳感器包括太陽能光伏板、電池、羅氏線圈、采樣模塊、Lora自組網絡模塊、4G網絡模塊。傳感器分節點傳感器和集中傳感器。在一條線路只需要安裝一個集中傳感器，即只需要一個4G網絡模塊，其余傳感器都稱為節點傳感器。Lora自組網絡模塊自動組網自動中繼，傳輸距離600米，可組成任意拓?fù)渚W(wǎng)絡。在不停電的狀態下及時對絕緣狀態做出準確診斷，實現絕緣隱患預警，變“被動檢修”為“主動運維”，輔助運維人員及時掌握絕緣狀態及發展趨勢，科學安排檢修時間，有效預防線路事故發生，切實提高線路安全運行，提升配電網運維水平，提高供電服務質量和經濟效益。

2、產品特點

? 產品適用于配電線路絕緣子實時檢測，無須蹬桿，杜絕安全隱患；

? 產品自動生成短消息報告和檢修策略：

1）絕緣阻抗大于10MΩ為正常值無絕緣隱患；

2）絕緣阻抗小于10MΩ為預警值存在絕緣隱患；

3）絕緣阻抗小于1MΩ為檢修值，需更換絕緣子。

? 產品采用北斗系統對線路桿塔進行精準定位和坐標采集；

? 現場聲光報警，操作簡單，性價比高；

? 系統采用低功耗設計和動態電源管理策略，使用4節 3.7V18650 充電鋰電池供電，太陽能光伏板充電；

? 為工業級產品，采用防水外殼，抗電磁干擾，適用于各種惡劣的氣候環境；

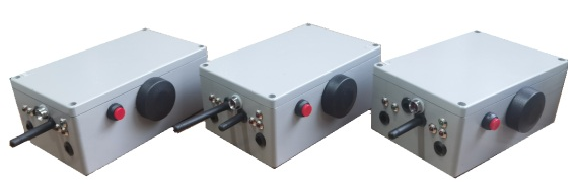

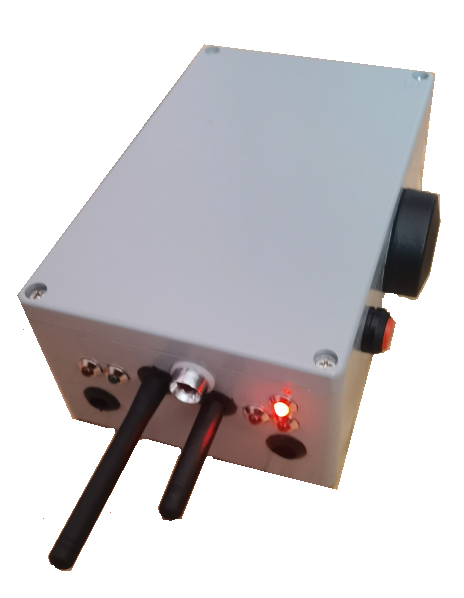

如圖1所示。其中有兩根天線的為集中器，內裝一個Lora模塊一個4G模塊，在一條線路中只需要安裝一個集中器。有一根天線的為節點，內裝一個Lora模塊，形成自組網絡，自動中繼。

圖1 絕緣隱患傳感器

2、使用說明

（1）傳感器和光伏板安裝在距離地面5米處。

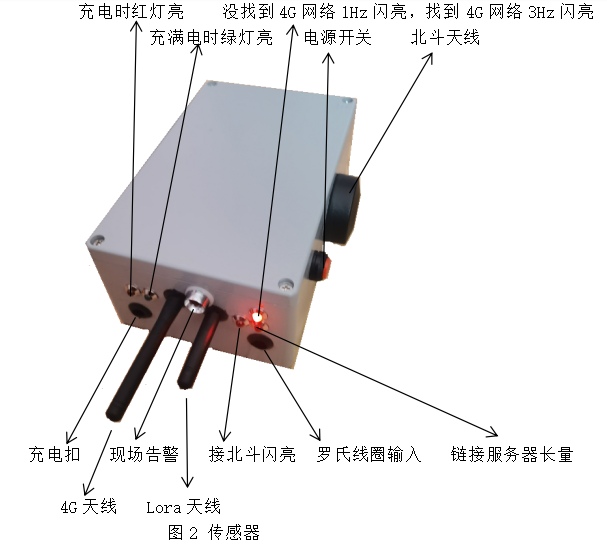

（2）太陽能光伏板輸出DC-5插頭接入充電口，如圖2。

（3）將羅氏線圈套扣在桿塔上，輸出插頭DC-2接入羅氏線圈輸入口。

（4）上電。

3、數據上傳

短消息通信方式。接收短消息的手機號稱為授權號碼，最多可設置5個授權號碼。絕緣隱患短消息內容：

Station=1,Line=1,Pole=xxxx,I=xxxxmA,R=xxxxxK,WD=xx.xxxxxxx°,JD=xxx.xxxxxx°,年-月-日,時:分:秒

其中:

Station：變電站號，可設置

Line：線路號，可設置

Pole：桿塔號，節點地址，0001-9999，暫時不可設置

I：漏電電流值，mA

R：阻抗值=5700/I(KΩ)

WD：緯度

JD：經度

該信息同時發給5個授權號碼。

4、設置與查詢

（1）設置授權號碼，向SIM卡發送短消息:

Phone=3,xxxxxxxxxxx

其中3是第3個授權號碼，也可以是4，5。不允許設置1、2。后面是11位電話號碼。

（2）查詢授權號碼，向SIM卡發送短消息:

Phone？

返回：

PB0=xxxxxxxxxxx,PB1=xxxxxxxxxxx,PB2=xxxxxxxxxxx,PB3=xxxxxxxxxxx,PB4=xxxxxxxxxxx

（3）查詢節點數據，向SIM卡發送短消息:

pole=xxxx

其中x為桿塔號，返回：

Station=1,Line=1,Pole=xxxx,I=xxxxmA,R=xxxxxK,WD=xx.xxxxxxx°,JD=xxx.xxxxxx°,年-月-日,時:分:秒
